產品簡介

加氣塊打砂機是一款既能制砂又能破碎的設備，主要是由華盛銘根據多年的生產技術生產制造而成，具有破碎比大、生產效率高、能耗量低、無污染、穩定性強等優勢，在市場上銷量廣，得到了用戶們的廣泛認可，又可稱為對輥破、對輥式制砂機，是市面上出現較早的一款石料破碎設備，被廣泛地應用于砂石破碎制砂生產線中。

為什么選擇華盛銘加氣塊打砂機

1.加氣塊打砂機優于錘式制砂機，不用更換易損件。

2.砂子粒型飽滿，級配合理，過粉碎率低，產量高。

3.加氣塊打砂機相對錘式制砂機和沖擊式制砂機有巨大的優勢，輥套平均使用壽命2年以上.

4.華盛銘高鉻錳鋼耐磨材質含有稀有金屬輥皮已申請國家專利，出料粒度可以精確調整已申請國家專利，加氣塊打砂機輥筒已經申請國家專利。

圖片展示

【加氣塊打砂機種類區分】

加氣塊打砂機分為幾種：彈簧加氣塊打砂機，萬向軸傳動加氣塊打砂機，液壓加氣塊打砂機，客戶可以根據自己的預算和實際情況進行合理的配置。
【加氣塊打砂機型號區分】：

加氣塊打砂機根據型號的不同可分為大中小型。

1、250×250，400×250，400×400，610×400，時產2-12噸左右，屬于小型加氣塊打砂機。

2、750×500，800×600，800x800，1000×800，時產20-50噸，屬于中型加氣塊打砂機。

3、1200×800，1200×1000，1500×800，1500×1000，1500×1200，1800×1200，2000×1000及以上，時產50-400噸，屬于大型全液壓加氣塊打砂機。

鞏義市華盛銘重工機械廠根據每個客戶的實際情況，設備分為高配，普配，低配三種類型，客戶可以根據自己的實際情況讓銷售經理推薦適合自己的產品類型和性能。

性能優勢

1.破碎比大，生產能力強

采用擠壓式破碎原理，破碎比大，可用于破碎高硬度物料進行粗、中、細碎，如常見的煤炭、石灰石、爐渣等，整機運行平穩，生產能力強。

2.多碎少磨，成品粒型好

可通過降低入磨粒度和改善入磨物料的粉碎特性，實現多碎少磨的效果，提高生產效率；成品細膩，質量高。

3.使用壽命長，運行成本低

輥皮采用的是高產耐磨材料，具有抗沖擊性強、耐磨性高等特點，破碎物料時損耗小，故障率低，減少后期維護和保養費用，運行成本低，使用壽命長。

工作原理

加氣塊打砂機工作時兩輥輪之間裝有楔形或墊片，是利用兩個耐磨合金齒輥，相對旋轉產生的高擠壓力來破碎物料,物料進入兩輥間隙以后，受到兩輥相對旋轉的擠壓力和研磨作用，在擠壓和研磨下，將物料破碎成需要的粒度然后由輸送設備送出。兩輥輪之間有一定的間隙，兩輥輪間隙變大，物料出料粒度變大，在壓緊彈簧的作用下兩輥輪間隙變小，出料粒度變小。

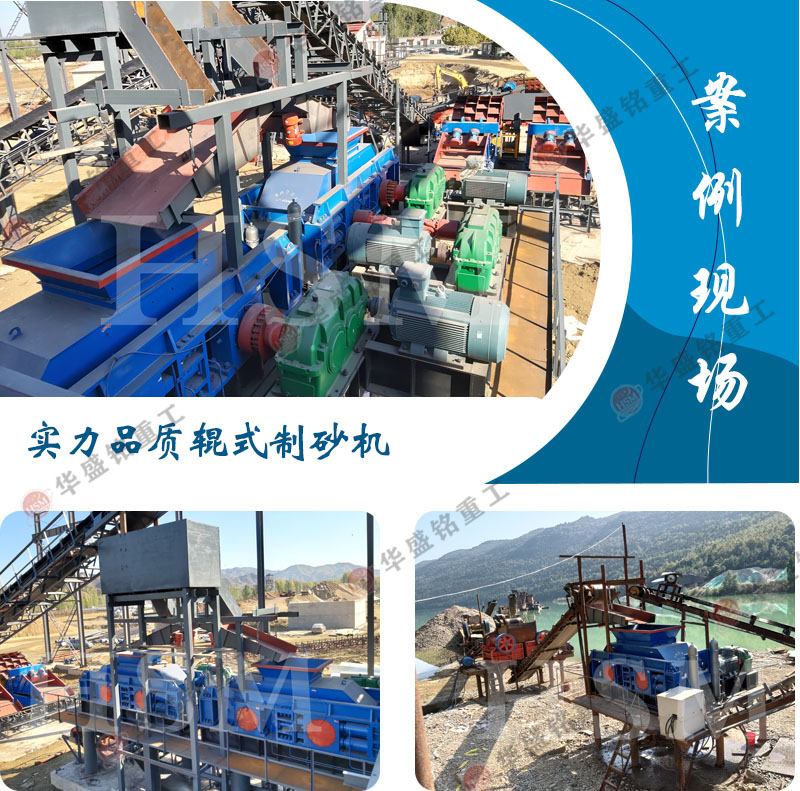

生產現場

發貨現場

技術參數

規格型號	輥體直徑 (mm)	進料粒度 (mm)	生產能力 (t/h)
2PGT400×250	φ400	≤25	2-10
2PGT400×400	φ400	≤25	5-12
2PGT610×400	φ610	≤30	5-20
2PGT750×500	φ750	≤30	10-40
2PGT800×600	φ800	≤40	12-50
2PGY800×800	φ800	≤40	40-50
2PGY800×1000	φ800	≤40	50-80
2PGY1000×800	φ1000	≤40	50-80
2PGY1000×1000	φ1000	≤40	80-100
2PGY1200×1000	φ1200	≤60	100-120
2PGY1200×1200	φ1200	≤60	120-150
2PGY1500×1000	φ1500	≤80	150-200
2PGY1500×1200	φ1500	≤80	200-250
2PGY1800×1000	φ1800	≤100	250-300
2PGY2000×1200	φ2000	≤120	300-400
以上數據僅供參考，具體因條件而定。
